英语中“Voltagedrop”是电压降，“drop”是“往下拉”的意思。电力线路的电压降是由于导体存在电阻。正由于此，不论导体选用哪种资料(铜/铝)都会形成线路必定的电压损耗，而这种损耗(压降)不大于自身电压的5%时一般是不会对线路的电力驱动发生结果的。



例如380V的线路，假如电压降为19V，也即电路电压不低于361V，就不会有很大的问题。当然咱们是期望这种压力降越小越好。由于压力间自身是一种电力损耗，虽然是不可避免，但咱们总期望压力降是处于一个可接受的规模内。



2线路电压降的核算公式



一般来说，核算线路的压降并不杂乱，可按以下过程：



1.核算线路电流I

 I= P/1.732×U×cosθ

其间：P-功率(千瓦)；U-电压(kV)；cosθ-功率要素(0.8～0.85)



2.核算线路电阻R

 R=ρ×L/S

其间：ρ-导体电阻率(铜芯电缆ρ=0.01740，铝导体ρ=0.0283)；L-线路长度(米)；S-电缆的标称截面



3.核算线路压降(最简略有用)：

 ΔU=I×R

线路压降核算公式：△U=2*I*R，I-线路电流；L-线路长度



3电缆压降怎样算？



先选取导线再核算压降，挑选导线的准则：



近间隔按发热条件约束导线截面(安全载流量)；

远间隔在安全载流量的基础上，按电压丢失条件挑选导线截面，要保证负荷点的作业电压在合格规模；

大负荷按经济电流密度挑选。





为保证导线长期接连运转，所答应的电流密度称安全载流量。一般规定是：铜线选5～8A/mm²；铝线选3～5A/mm²。安全载流量还要依据导线的芯线运用环境的极限温度、冷却条件、敷设条件等归纳要素决议。



一般情况下，间隔短、截面积小、散热好、气温低一级，导线的导电才能强些，安全载流选上限；间隔长、截面积大、散热欠好、气温高、自然环境差等，导线的导电才能弱些，安全载流选下限；



如导电才能，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地上的电缆等等。



电压降依据下列条件核算：



环境温度40℃；导线温度70~90℃；电缆摆放：单芯，S=2D；功率因数cosθ=0.8；结尾答应降压降百分数≤5%。



其间：Vd-电压降，Vd=KxIxLxV0(v)；I-作业电流或核算电流(A)；L-线路长度(m)；V0-表内电压(V/A.m)；K：三相四线 K=√3 单相K=1



单相时答应电压降：Vd=220Vx5%=11V

三相时答应电压降：Vd=380Vx5%=19V



4例题解析



题1：50kw 300米，选用25MM2线是否可行？

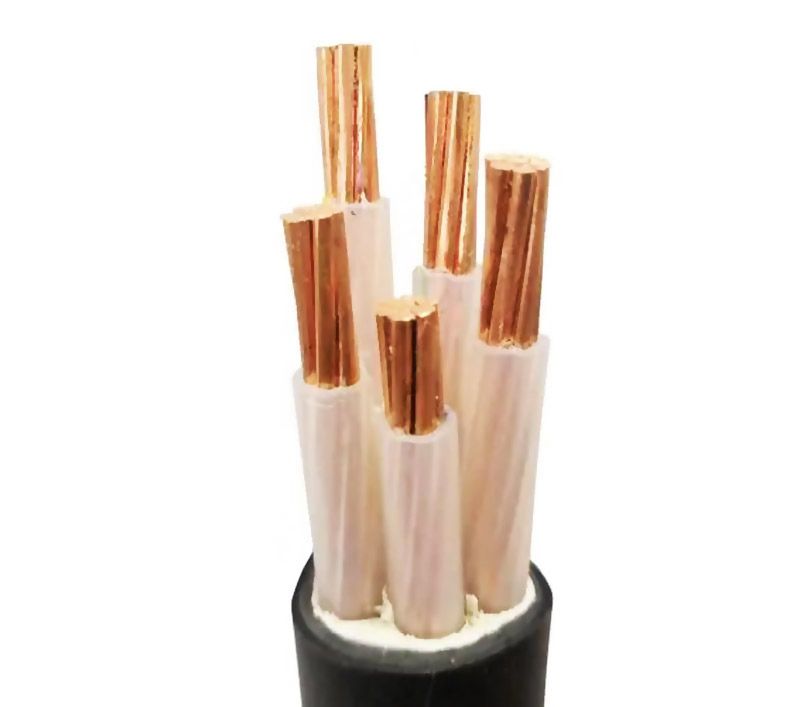

选用vv电缆25铜芯：

去线阻为R=0.01(300/25)=0.2，其压降为U=0.2*100=20

单线压降为20V，2相为40V，变压器低压端电压为400V

400-40=360V



铝线R=0.0283(300/35)=0.25，其压降为U=0.25*100=25，结尾为350V



接连长期运转对电机有影响，主张运用35铜芯或许50铝线。



25铜芯其压降U=0.0172(300/35)=0.147(≈15V)15*2=30，

结尾为370V

铝线U=0.0283(300/50)=0.17，17*2=34，结尾为366V



能够正常运用(变压器电压段电压为400V)



50kw负荷额外电流

I=P/1.732UcosΦ=50/1.732/0.38/0.8=50/0.53=94A



按安全载流量可选用25mm2的铜电缆算电压丢失：

R＝ρ(L/S)=0.017X300/25=0.2Ω

电压丢失U=IR=94X0.2=18V



假如用35mm2的铜电缆，算电压丢失：

R＝ρ(L/S)=0.017X300/35=0.15欧

电压丢失U=IR=94X1.15=14V



题2：55变压器，低压柜在间隔变压器200米处。问变压器到低压柜电压需到达390V，需多粗电缆？



55KVA变压器额外输出电流(端电压400V)：

I＝P/1.732/U＝55/1.732/0.4≈80(A)



间隔L＝200米，200米处答应电压为380V时，线与线电压降为20V，单根导线电压降U＝10V，铜芯电线阻率ρ＝0.0172，



单根线阻R＝U/I＝10/80＝0.125(Ω)

单根导线截面：S＝ρ×L/R＝0.0172×200/0.125≈32(平方)



取35平方铜芯电线



55KVA的变压器，最大作业电流约80A，输出电压400V。



三相沟通线路电压降核算方法：电流*每根导线阻抗*1.732

导线的阻抗分为容抗、感抗和电阻。一般低压导线截面积线路只核算电阻，用导体电阻率*导线截面积*导线长度。在这里，铜是0.0175*截面积*230，铝是 0.029*截面积*230。



一般情况下接连长期运转的设备电缆标准选大一级。保证电压动摇的情况下，设备安稳运转。



（赤色：为压降不契合要求；白色：为压降契合设备实际作业压降要求）
